一、GST-QT-GM9200消防控制室圖形顯示裝置概述

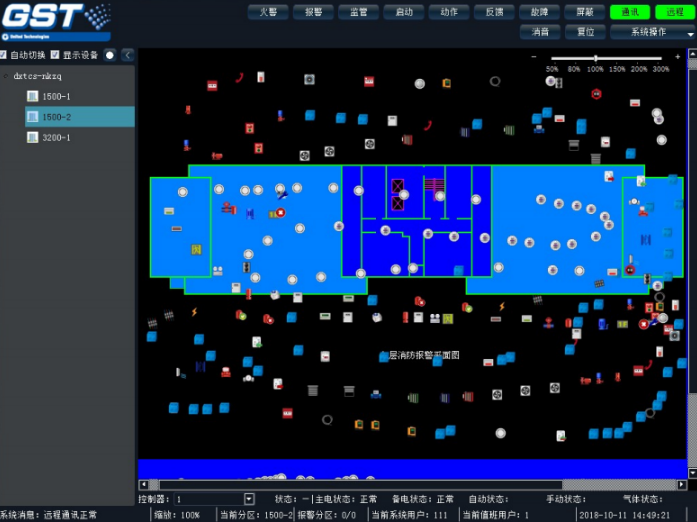

　　GM9200系列消防控制室圖形顯示裝置適用于監控保定海灣消防生產的各系列控制器及其附屬前端設備。本裝置利用通訊控件實現了系統與控制器的通訊，使其具有很好的伸縮性、可擴展性。監控端界面美觀大方，突出監控內容的圖像信息；此外，還支持矢量化的設備圖標。操作方便簡潔，適合于不同用戶人群的使用。

　　GST-QT-GM9200消防控制室圖形顯示裝置為單節琴臺柜結構。嵌入式一體機安裝在機柜上部，由專用的面板和托板固定；電源以及通訊接口板安裝在機柜內部后方。

二、GST-QT-GM9200消防控制室圖形顯示裝置功能特點

　　非觸摸屏。

　　本裝置含一臺LD-FB-600單節琴臺柜、17寸一體化圖形顯示裝置、 Linux操作系統。含GST-QT-GM9200消防控制室圖形顯示裝置嵌入式軟件系統。含鼠標鍵盤；內置1個USB接口，1個TCP/IP接口；單系統；含1個422接口，可連接1個控制器（火災報警/防火門/電氣火災/電源監控/可燃?xì)怏w，任一）。

　　本裝置非必選蓄電池，如需要選2節7AH/12V蓄電池。

三、GST-QT-GM9200消防控制室圖形顯示裝置技術參數

注意：本裝置只面向消防監控應用，非工作人員禁止使用
