特點

海灣GST-AS-300齊納式安全柵為本安型產品的關聯設備，通過限制進入到爆炸性環境的能量而起到 安全保護作用。安全柵為雙極性安全柵，用于無極性二線制信號連接。外形美觀、大方，具有較強 的抗干擾性能和防護性能，采用防雷設計，避免由于雷擊造成損壞。安全柵與我公司生產的本安型 探測器、報警按鈕等產品配套使用，應用于現代工業的自動化過程控制，廣泛用于石油、化工、醫 藥、船舶等領域。

主要技術指標

(1) 主要參數  工作電壓：24V  更高 允許電壓：Um=250V AC/DC  更高 輸出電壓：U0=28V  更大 輸出電流：I0=93mA  更大 外部電容：C0=0.083uF  更大 外部電感：L0=4mH

(2) 端電阻：1-3 端 320Ω 2-4 端 320Ω

(3) 使用環境  溫 度：－20℃～＋40℃  相對濕度：≤95% 不凝露

(4) 外形尺寸：96.9mm×20.9mm×58.4mm

結構特征、安裝與布線

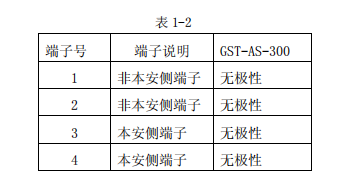

海灣GST-AS-300齊納安全柵的外形結構、安裝方法、接線端子均與 GST-AS-200 齊納安全柵相同。 端子說明見表 1-2。

應用方法

海灣GST-AS-300 齊納安全柵應用方法與 GST-AS-200 齊納安全柵相同。
